Analog Insulation Tester

depictio producti

WeshineAnalog Insulation Testercum arcus digitalis et analogo ostensionis, designatae ad altam intentionem velit resistentiae resistentiae experiendi in sustentatione et operando funalium, machinae plantae rotating, transformatores, switchgear et applicationes industriales.

DG probationes insulationis fiunt ad 250 V, D V, 1000 V, 2500 V, 5000 V. Insulatio resistentiae mensurae mensurae est 100 k ad 1000 G Î©. Dimissio automatica pro circuitionibus capacitivorum sub experimentis providetur et deficiens intentione manifestatur.

Custodes terminatio adhiberi potest ad effectus lacus superficiei minuendos et ideo mensuras erroneas cum exsequendis probat resistentiam velit.

Pro capacitivo experimento obiecti instrumentum sponte per resistorem internum solvet et intentionem per terminales in ambitu 30 V ad 600 V indicabit cum intentionibus superioribus ab âHiâ indicated indicatis. Haec factura deficiens intentionis indicium dabit sequenti onerum reactivorum probatione. Cum indicator intentione evanescit, tutum est utentis experientiam ducit disiungendi.

VS-3121AAnalog Insulation Testeramet octo 1.5 V IEC LR6 (AA) cellulas. Consilia salutis notae includunt alta intentione praemonitionis indicator, ostentatio externa voltage post IR test, automatic missio onera reactiva et test ducit.

APPLICANDIS

Electricae materiae insulating deficiunt cum tempore ducens ad naufragia et tesseras pretiosas reparandi. Insulatio resistentiae probatores applicatam DC voltage trans insulationem et modum currentis fluunt per eam applicando legem Ohmâs ad resistentiam calculandi. Hodierna fluit quia nulla insulatio materialis perfecta est.

IR probator usus includit:

â

■ Institutionem armorum

■ DEFUNCTORIUS

■ Quaestio proposita

Insulatio probatio magna intentione DC afficit insulationem polarizationem ita ut probatio consecutiva sine missione unitatis sub experimento diversos eventus cedat.

Cavendum est ut semper eodem processu et technica arte connectendi et experiendi insulator utatur ut eventus trend possit. Aliquam sit amet tortor ac ipsum IR valores recordari

Features et beneficia

■ Foedus, aspera velit resistentia testor

■ Facilis operatio et voltage range delectu

■ AC et DC voltmeter (30 V - 600 V)

■ User settable IR test timer (default 1 min), (max. 19 m 50 s)

■ Causam ferre mollis instrumentum et ducit

■ Velox initium ac plenum user dux

■ Obfirmatis HV insulatas plugs pro additional salutem

■ Ea per terminales ne forte ingressus sordes et alia

SPECIFICATIONS

Nulla rhoncus	0.1 MÎ© ad 2 TÎ©
Test nominal voltages	250 V, 500 V, 1000 V, 2500 V, 5000 V .
Terminatio voltage accuracy
	test voltage
	â¥1000 V 0... 5% nominationis test voltage
Nulla accuracy	±5% ± 3 digiti
Brevis circuitus current	5 mA±0.5 mA
Voltmeter accuracy	±2%rdg±3dgt
Potentia copia	8 x LR6/AA batteries
Operans temperatus range et humiditas
	- 20°C ad 45°C
Umor	80% RH
Repono temperatus range et humiditas
	-20 °C ad 60°C
salus praesidium	Insulation Cat III 600 V
Nota	Error servitii cum certis limitibus environmental est error bis intrinsecus
EMC	Conformat IEC 61326-1:2013
Dimensiones	177 mm x 226 mm x 100 mm
Pondus	1.9 kg (includere altilium)

VS-3121

VS-3121Analog Insulation TesterElectricae et Industrialis experimentorum applicationes designatus est, ubi operandi voltages 1000 V excedunt, et altiores voluntates voltages testium requiruntur.

Dissimilis VS-3121A, VS-3121 offert certas intentiones 50 V, 100V, 250 V, D V, 1000 V et 2500 V.

Apparatu cum operating voltages supra I kv requiritAnalog Insulation Testers voltages supra 1 kv. In media summae intentionis probationis, nostri unitates 5/10/15 kV praestant summam qualitatis probativam cum prima salute, commodo et portabilitate.

Nulla enim perfectam probationis facultatem omnium capitalium summus

VS-3127

VS-3127Analog Insulation Testerfacultatem praebet ad mensuras resistentiae accurate insulationis faciendae usque ad 15 kV intentionem testium cum maxima resistentia 30 TÎ©. Resistentia mensurae accuratio est ± 5% ab 1 MÎ© ad 3 TÎ©!

Pro utilitatibus et servitiis societatibus VS-3127 est probator omnia circa flexibilitatem et facultatem futurae probationis. Weshine VS-3127 destinatur ad operandum ubicumque laboras.

Output aestimavit voltage max perveniunt 7 anni (250Vï¼500Vï¼1KVï¼2.5KVï¼5KVï¼10KVï¼15KV).

Max brevis circuitus current 7mA

Insulatio resistentiae test (IR), index polarizationis testï¼PI), effusio dielectric ratio test(DAR). Aggerem test modus (ramp), resistentia percolantur modus test (FR). Capacitas Test (Cap.).

Voltage monitor munus, automatice magna intentione viva mensurati

QUID TESTIS AT 15 KV?

5 kV ad 15 kV triplex probatio venae erit - hoc impedire potest ne vena probatio negativa coram magno strepitu.

15 kV specificatur pro bonis 35,000 V ad 69,000 V sub NETA ATS 2007.

Motores supra 34,500 V tentari debent in XV kV in NETA ATS 2007.

SPECIFICATIONS

Nulla rhoncus	0.1 MÎ© ad 30 TÎ©
Test nominal voltages	250 V, D V, 1 kv, 2.5 kv, 5 kV, 10 kV, 15kV
Terminatio voltage accuracy
	ï¼5%ï½10%ï¼±10V
Nulla accuracy	1 MÎ© ad 3 TÎ©, ±5% ± 3 digiti
	ï¼3 TÎ©, ±20% ±3 digiti
Brevis circuitus current	â¥7 mA±0.5 mA
Aggerem test modus	±2%rdg±3dgt
Potentia copia	Gradus ad preset intentione temptando cum X% egressus magnitudinem consectetur voltage
Operans temperatus range et humiditas
	- 20°C ad 50°C
Umor	80% RH
Repono temperatus range et humiditas
	-25 °C ad 65°C
Voltage test	AC/DC:0Vï½1000V; Cura: ±5%rdg±3V
Facultas test	10nFï½25uF, Cura: ±10%rdg±10nF
Current test	0.01nAï½7mA, Cura: ±5%rdg±0.5nA
salus praesidium	Insulation Cat III 600 V
Nota	Error servitii cum certis limitibus environmental est error bis intrinsecus
EMC	Conformat IEC 61326-1:2013
Dimensiones	280 mm x 260 mm x 160 mm
Pondus	4,9 kg (includere altilium)

Electiones

Weshine VIII annos experientiae speciali modo habet ad tractandum cum omni amplitudine armorum electrici. Nunc Weshine varia commentus estAnalog Insulation Testerper gradus ut ostensum est per se formam;

ORDINATIONE Information forAnalog Insulation TesterS
Cattus. Nec.	Max Test Voltage	Max Test Range	IR/PI/DAR	RAMP	FR*	Cap.
VS-3121	2.5 kV	100 GÎ©	√
VS-3121A	5.0 kV	20 TÎ©	√
VS-3125	5.0 kV	10 TÎ©	√	√	√
VS-3125A	5.0 kV	10 TÎ©	√	√	√	√

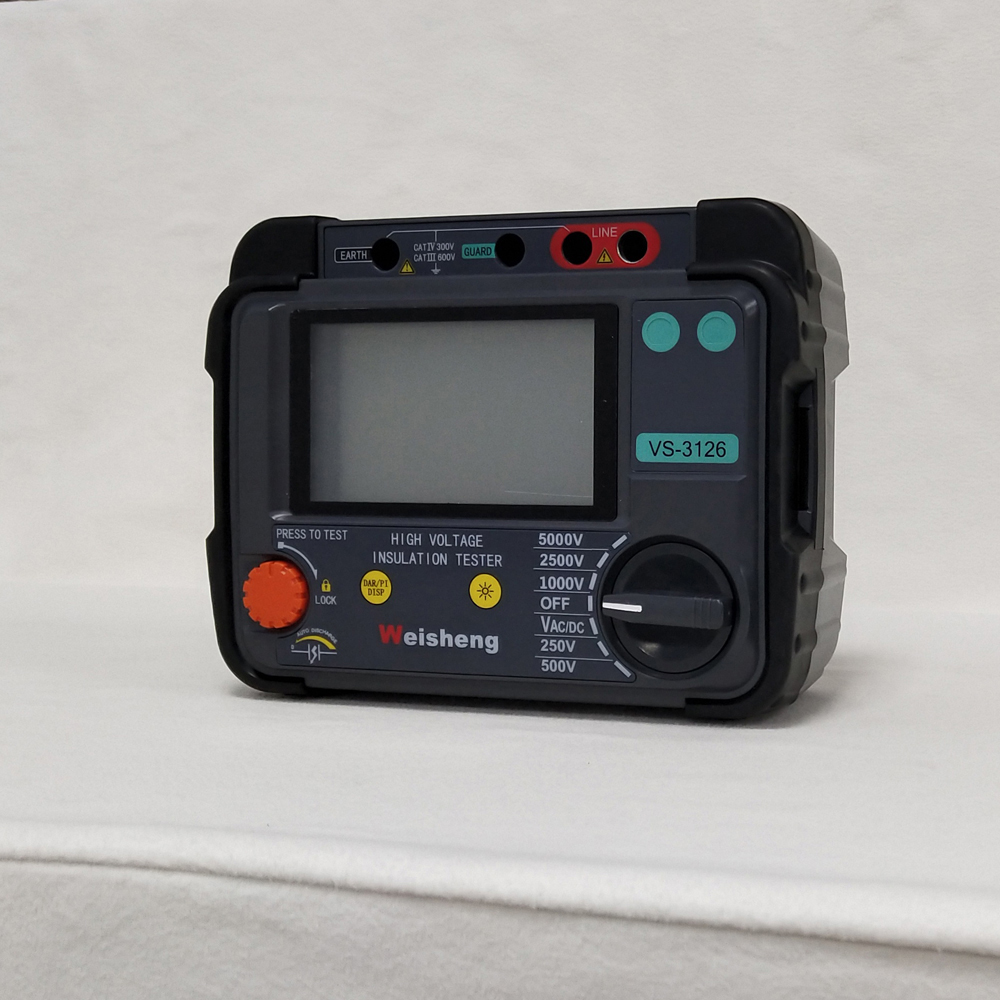

VS-3126	10.0 kV	20 TÎ©	√	√	√
VS-3126A	10.0 kV	20 TÎ©	√	√	√	√
VS-3127	15.0 kV	30 TÎ©	√	√	√	√

Substructio in Supple Chainarum quaestiones: Quaeso contactu tuo praelato Authorised Weshine Distributor pro currenti cursus sapien et plumbi tempora.

Quality Testimonia

Semper credimus omnes nostri societatis successus directe ad qualitatem productorum, quem praebemus.Analog Insulation Testeroccurrant maximae qualitatis requisita in ISO9001, ISO14000:14001 normae et ratio qualitatum districtuum nostrarum.
